圖6-1以高壓輸電的單元接線方式

圖6-1這是所謂的單元接線，一臺發電機和一臺變壓器聯接成組，變壓器的低壓側接成三角形，而高壓側接成星形。就接地電流而言，在這種接線中，各發電機之間是彼此隔離幷和高壓系統隔離的；兩臺發電機合用一合變壓器的擴大單元接線的情況與此相似。

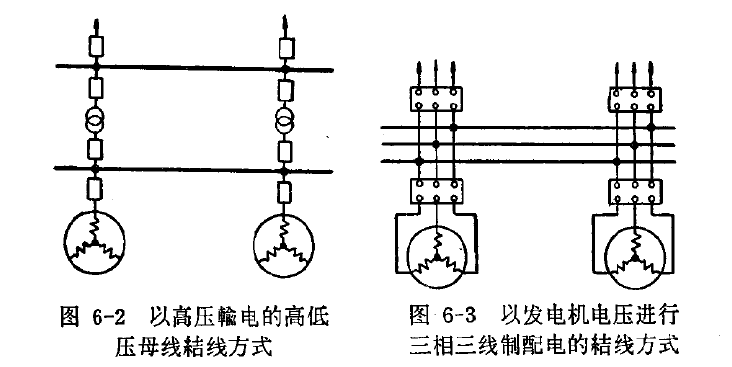

圖6-2是同時具有高低壓母線的接線方式，就接地電流而言，各發電機是聯在一起的。

圖6-3是以發電機電壓進行三相三線制配電的接線方式。

在發電機中性點經電阻接地方式中會用到中性點接地電阻柜，他們公司專業生產電阻柜，如有需要請致電我們！
