在三相不平衡時，正序和負序電壓加在定子繞組上分別產生正負旋轉磁場，而電動機一般沒有中性線，故零序電流不能流通，因此不存在零序磁場。正序磁場產生正序轉矩，負序磁場產生負序轉矩，前者起著正常的負荷轉矩，后一轉矩是起著制動作用。

在三相不平衡電壓作用下，對感應電動機產生如下影響：

(1)正負序磁場的相互作用生成的脈動轉矩;

(2)可引發電動機的振動；

(3)增加定子的銅損；

(4)負序磁場產生的負序轉矩是一制動轉矩;

(5)降低電動機的轉矩。

美國NEMA (全國電氣制造商協會)指出:"3.5K的電壓不平衡將使電動機溫升增加25%"。并規定，當電壓不平衡度>1%時，電動機應根據圖1-24所示的降容系數曲線降低容量使用。

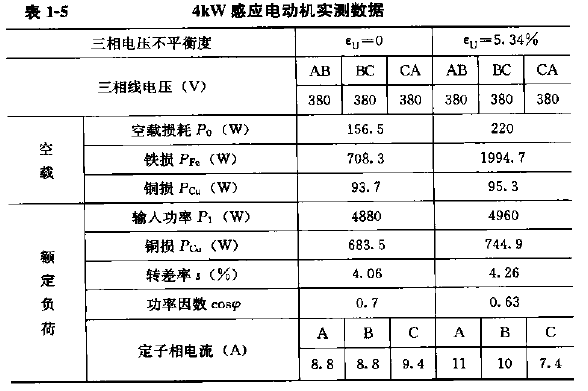

例：一臺JO2-41-4型4kW感應電動機在平衡(εu=0)和不平衡電壓εu=5.34%)下實測數據見表1-5.

表1-5數據說明：當三相電壓不平衡達5.34%時，空載損耗增加較大，主要為鐵損，在額定負荷下，輸入功率和銅損有所增加，轉速下降，功率因數降低，三相電流不平衡，其中一相超過額定電流的25%。說明三相電壓不平衡對電動機運行帶來危害。
